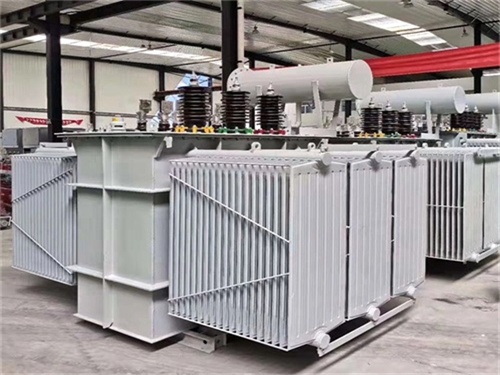

贵港S22-5000KVA油浸式变压器

产品概述

S22-5000KVA贵港油浸式变压器是一种高效节能型电力贵港变压器，采用全密封结构设计和优质冷轧硅钢片材料，空载损耗较S11系列降低15%以上。该产品符合GB 20052-2020能效标准，适用于35kV及以下输配电系统，具有运行可靠、维护简便、使用寿命长等特点。贵港变压器油采用25#矿物油或性能更优的酯类油，绝缘耐热等级达到A级，可在-25℃至+40℃环境中稳定运行。

技术特点

• 采用阶梯叠铁芯工艺，磁路对称性提升20%，空载电流降低30%

• 高压绕组使用ZB型扁铜线绕制，绝缘层采用双层聚酰亚胺薄膜

• 低压绕组采用铜箔绕制结构，增强抗短路能力达75kA/2s

• 箱体采用波纹片散热结构，散热面积较传统设计增加35%

• 配备智能温控系统和在线油色谱监测接口

• 密封件采用丁腈橡胶，箱体可承受20kPa正压测试

主要用途

该变压器广泛应用于城市电网改造、工业园区供电、轨道交通、新能源电站等场景。特别适用于：

• 110kV/35kV变电站的主变配置

• 光伏电站的升压并网系统

• 钢铁冶炼企业的电弧炉供电系统

• 数据中心的双回路供电系统

• 港口机械的岸电系统

技术规格

结构特征

变压器采用三层防护结构：最内层为0.3mm厚绝缘纸包覆的导体，中间层为绝缘油道设计，外层采用2.5mm环氧树脂浸渍处理。高压分接开关配备V型有载调压装置，可在额定电压±10%范围内进行9级调节。箱体顶部预留智能监测装置安装平台，可集成PT100温度传感器、油位继电器、压力释放阀等组件。所有外露紧固件均采用热镀锌处理，防护等级达到IP54标准。

安装要求

• 基础承重能力不低于15吨，水平度偏差≤3mm/m

• 四周预留≥1.2米维护通道，高压侧保持≥2.5米安全距离

• 接地电阻值≤4Ω，接地线截面积≥120mm²

• 环境湿度≤90%，海拔高度≤1000m(超海拔需降容使用)

• 安装倾斜度不得超过箱体高度的1/100

维护保养

新投运变压器需在24小时、7天、30天进行三次油样检测，正常运行后每6个月进行一次油色谱分析。每年需检查紧固件扭矩（标准值见附表），每5年更换一次硅胶呼吸器干燥剂。当绕组温度超过85℃时应启动辅助冷却系统，油温超过95℃需立即减载运行。
